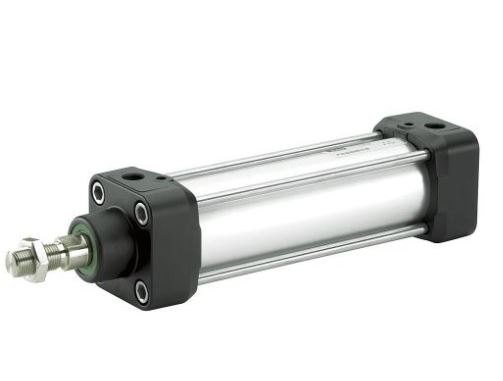

ISO 공압 실린더, 대형 보어 타이로드 디자인-P1D-T 시리즈


내경 Ø32 ~ Ø125mm의 P1D-T 액츄에이터는 표준 온도 -20 ° C ~ + 80 ° C를위한 ISO 15552 / VDMA 마그네틱 타이로드 실린더입니다. 최대 2800mm 스트로크.

구멍 크기 Ø32 ~ Ø125mm의 P1D-T 시리즈는 ISO 15552 / VDMA 표준에 따른 타이로드 구조 공압 선형 실린더입니다. 세심한 디자인, 고품질 재료 및 고품질 제조는 긴 서비스 수명을 보장합니다. 표준 제공에서 P1D-T는 스테인레스 스틸 피스톤로드, 공압 쿠션, 내 부식성 본체 및 -20 ° C ~ + 80 ° C의 표준 온도 범위에서 센서 감지를위한 자기 피스톤이 내장되어 있습니다. 광범위한 응용 분야에서 사용하도록 고안되었습니다.
혹독한 환경에서 직면 한 문제에는 최고의 엔지니어링 솔루션과 제품이 필요합니다. 이러한 정확한 요구를 충족시키는 P1D-T ISO 15552 공압 실린더 시리즈는 고온 및 저온 응용 분야에 대한 해답을 제공 할 수 있습니다. -40 ° C ~ + 150 ° C의 온도에서 안정적인 작동과 긴 서비스 수명을 위해 입증 된 동급 최고의 씰 기술을 사용하여 열악한 조건에서 우수한 성능을 제공하도록 설계되었습니다. 견고한 내식성 금속 몸체 타이로드 구조, PTFE 코팅 강철 베어링 및 선택적 금속 스크레이퍼 P1D-T 시리즈는 구멍 크기가 32 ~ 125mm로 제공되며 다양한 ISO 장착으로 완벽하게지지됩니다.



파카솔루션


고온 :
P1D-T 고온 버전의 모든 씰은 최대 + 150 ° C의 연속 작동을 위해 개발 및 검증되었습니다. 씰 지오메트리와 FPM 재질 (Viton)의 조합은 안정적이고 긴 서비스 수명을 보장합니다. 온도 범위로 인해 센서를 선택할 때 특정 제한 사항이 적용됩니다. 고온 실린더에는 자기 피스톤이 없으며 센서를 장착 할 수 없습니다 (고온에서의 자기장 강도가 너무 낮아서 정확한 센서 기능을 보장 할 수 없음).
고온에서 공압 실린더의 안정적인 작동을위한 핵심은 씰 및 그리스 시스템입니다. 최적의 입증 된 기술에 도달하려면 철저한 테스트가 필요합니다.
• 검증 된 FPM (Viton) 소재로 밀봉하여 안정성과 긴 서비스 수명을 보장합니다.
• 실린더의 성능을 위해서는 특별한 공식을 가진 전용 고온 그리스가 필수적입니다.
• P1D-T 용으로 개발 된 씰과 그리스의 결합 시스템은 -10 ° C ~ + 150 ° C 온도 범위에서 탁월한 기능을 수행하는 데 핵심적인 요소입니다.

저온 :
저온 버전 P1D-T의 모든 씰은 -40 ° C까지 연속 작동하도록 개발 및 검증되었습니다. 폴리 우레탄 PUR 씰 기술 및 특수하게 조제 된 그리스는 저온 적용을위한 성능 및 신뢰성을 지원합니다. 근접 감지를 위해 피스톤에 마그네틱 링이 기본 제공되지만 센서는 일반적으로 -25 ° C까지만 작동하도록 지정되어 있습니다.
Parker는 저온 공압 실린더에 높은 신뢰성, 낮은 누출 및 긴 서비스 수명을 제공하기 위해 가장 많이 요구되는 씰 기술 기능을 결합했습니다.
• -40 ° C ~ + 80 ° C의 온도 범위에서 최적의 성능을 발휘하도록 특별히 고안된 폴리 우레탄의 저온 용 씰.
• Seal 재질은 극저온에서도 성능을 유지하면서 탄성을 유지합니다.
• 저온 특성이지만 우수한 내마모성을 유지합니다.
• 업계에서 입증 된 프로파일.

금속 스크레이퍼 링 :
P1D-T 시리즈 표준 스크레이퍼 링은 피스톤로드가 수지, 얼음, 시멘트, 설탕 결정, 반죽 등으로 코팅 될 수있는 환경, 주로 목재 취급, 냉장 / 냉장 운송, 시멘트 산업, 화학 물질 및 음식과 음료. 피스톤로드에 단단한 연마 코팅이 쌓이면 표준 스크레이퍼 링이 손상되고 서비스 수명이 단축 될 수 있습니다. 스테인레스 스틸 캐리어, 황동 외부 스크레이퍼 링 및 니트릴 고무 내부 스크레이퍼 링이있는 금속 스크레이퍼 링은 모든 직경의 P1D-T 실린더에 대한 옵션입니다. 이 금속 스크레이퍼는 경질 크롬 도금 피스톤로드와 함께 사용해야합니다.

높은 내 화학성을위한 FPM 스크레이퍼 :
화학 물질이 프런트 엔드 커버의 스크레이퍼에 영향을 줄 수있는 응용 분야에서 사용하려면 더 나은 내 화학성을 위해 FPM 고무에 스크레이퍼가있는 옵션을 사용해야합니다.

건식 피스톤로드, HDPE :
많은 응용 분야에서 주로 주로 식품 산업에서 장비를 자주 청소해야합니다. 이로 인해 실린더 피스톤로드의 그리스 막이 씻겨 질 수 있으며, 이로 인해 재료와 피스톤로드 씰 시스템의 설계에 특별한 요구가 있습니다. 이러한 유형의 ""건조로드 "" ""작업에는 특별히 설계된 L 자형 HDPE (고밀도 폴리에틸렌) 씰 시스템을 사용할 수 있습니다. 스크레이퍼 링 및 피스톤 씰의 디자인과 함께이 자체 윤활식 플라스틱 소재는 문제없이 부드럽게 움직입니다.


일반 기술 데이터 :
• 국제 표준 : ISO 15552, ISO 6431, VDMA 24562 및 AFNOR 설치 규격 표준을 준수합니다.
• 내경 크기 : Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm 및 ø125
• 스트로크 길이 : 10 2,800mm로
복동 /로드 / 3, 4 위치 / 탠덤 관통와 복동 : • 버전
• 쿠션 : 공기 조절
• 위치 감지 : 피스톤 스트로크를 따라 어느 위치 에나 위치 할 수있는 옵션 센서 장착 브래킷을 사용하여 센서를 쉽게 설치할 수 있습니다. 다양한 케이블 길이와 8mm 스냅 온, M12 나사산 또는 플라잉 리드 연결 방식의 전자식 또는 리드 센서 중에서 선택하십시오. 저온 버전은 근접 감지를 위해 피스톤에 마그네틱 링이 있습니다 (그러나 센서는 일반적으로 -25 ° C까지만 최대 성능으로 지정됨). 고온 버전에는 피스톤에 자기 링이 없으므로 센서와 함께 사용할 수 없습니다.
• 설치 : 양극 처리 된 알루미늄에 광범위한 실린더 장착으로 동일한 내식성을 제공합니다.
• 장착 위치 : 모든

작동 및 환경 데이터 :
• 작동 매체 : 최상의 서비스 수명과 문제없는 작동을 위해 ISO 8573-1 : 2010 품질 등급 3.4.3의 건조하고 여과 된 압축 공기를 사용해야합니다. 실내 작동의 이슬점을 + 3 ° C로 지정합니다 (온도를 뺀 온도를 낮추려면 낮은 이슬점을 선택해야하며 인라인 드라이어 사용을 권장합니다). 표준이있는 대부분의 표준 압축기의 공기 품질과 일치합니다. 필터.
• 작동 압력 : 0.5 ~ 10 Bar / 2.0 ~ 10 Bar (유압 버전)
• 작동 온도 :
-표준 온도 : -20 ° C ~ + 80 ° C-
저온 : -40 ° C ~ + 80 ° C-
고온 : -10 ° C ~ + 150 ° C-
저압 유압 버전 : -20 ° C ~ + 80 ° C
-금속 스크레이퍼 버전 : -30 ° C ~ + 80 ° C
• 사전 윤활 : 일반적으로 추가 윤활이 필요하지 않습니다. 추가 윤활이 도입되면 계속해야합니다.
• 유압 버전에 사용되는 오일 : 유압 오일 유형 HLP (DIN 51524, ISO 11158). 40oC에 의한 점도 : 32 mm2 / s (cst). 예 : Shell Tellus 32 이상
• 내식성 : 부식 및 화학 물질에 대한 높은 내성. 용매 및 세제가 자주 사용되는 산업 응용 분야에 대해 재료 및 표면 처리가 선택되었습니다.

재질 사양 :
• 엔드 커버 : 알루마이트 처리 된 알루미늄
• 실린더 배럴 : 알루마이트 처리 된 알루미늄
• 피스톤로드 :
-스테인리스 스틸 (표준)
-크롬 도금 스틸 (옵션)
-내산 스틸 (옵션)
-크롬 도금 스테인리스 스틸 (옵션)
• 피스톤로드 너트
-아연 도금 스틸
-스테인리스 스틸 (옵션)
-내산 스틸 (옵션)
• 타이로드 : 스테인리스 스틸
• 타이로드 너트 : 아연 도금 스틸
• 엔드 커버 나사 : 아연 도금 강판 / 스테인레스 스틸 (옵션)
• 스크레이퍼 링 :
-표준 온도-PUR (폴리 우레탄)
-고온-FPM (Viton)
-저온-PUR (폴리 우레탄)
-유압-NBR (니트릴 고무)
-금속 스크레이퍼-스테인레스 스틸 / 황동 / NBR
• FPM (Viton) (옵션) 유압 버전에는 사용할 수 없습니다.
• HDPE (고밀도 폴리에틸렌) (선택 사항)
• 피스톤로드 씰 :
-표준 온도-PUR (폴리 우레탄)
-고온-FPM (Viton)
-저온-PUR (폴리 우레탄)
-유압-NBR (니트릴 고무)
• FPM (Viton) (선택 사항) 유압 버전에는 사용할 수 없습니다.
• HDPE (고밀도 폴리에틸렌) (선택 사항)
• 피스톤 :
-표준 온도-POM (Polyoxymethylene)
-고온-알루미늄
-저온-알루미늄
-유압-알루미늄
• 자석 : 플라스틱 코팅 자성 재료 (고온 버전 아님)
• 피스톤 베어링 :
-표준 온도-POM (Polyoxymethylene)
-고온 -PTFE (Polytetraflurothylene)
-저온-PTFE (Polytetraflurothylene)
-유압-PTFE (Polytetraflurothylene)
• 피스톤 씰 :
-표준 온도-PUR (Polyurethane)
-고온-FPM (Viton) )
-저온-PUR (폴리 우레탄)
-유압-NBR (니트릴 고무)
• 피스톤 볼트 : 아연 도금 강철
• O 링 : NBR (니트릴 고무)
• 피스톤로드 베어링 :
-표준 온도-POM (폴리 옥시 메틸렌)
-고온- 다층 PTFE / 강
-저온-다층 PTFE / 강
-유압-다층 PTFE / 스틸
• 쿠션 나사 :
-표준 온도-LCP (액정 폴리머)
-
고온-스테인레스 스틸
- 저온-스테인레스 스틸 -유압-스테인레스 스틸
• 쿠션 씰 :
-표준 온도-PUR (폴리 우레탄)
-고온-FPM (Viton)
-저온-PUR (Polyurethane)
-유압-해당 사항 없음
